[Innovation ]  [article] วิธี Edit Truss ใน Revit Structure

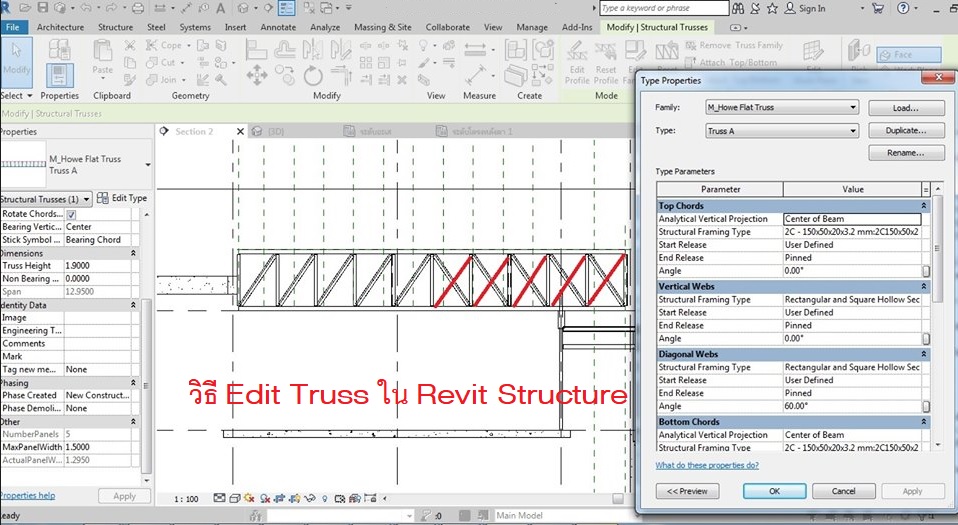

วิธี Edit Truss ใน Revit Structure
วันนี้อาจารย์ใหญ่จะมาเเนะนำ วิธี Edit Truss ใน Revit Structure ให้ทุกท่านทราบนะครับ
หลายท่านอาจจะทำได้เเล้ว หรือ หลายท่านอาจยังสงสัยอยู่ วันนี้อาจารย์ใหญ่จะเสนอ วิธี Edit แบบง่ายๆมาให้ลองใช้กันครับ
1.วิธีปรับ Diagonal Webs แนวทะเเยงของ Truss ให้ไปทิศทางเดียวกัน

- วิธีหมุน Member ใน Truss ให้ทะเเยงไปในทิศทางเดียวกัน ให้เรามาทำในรูปด้านหรือรูปตัด
- จากนั้นให้เลือก Member ที่ต้องการหมุนโดยการคลิ๊กที่ Truss ใช้การกด Tab ช่วยเลือก Member ได้
- จะมีสัญลักษณ์ Pin ให้คลิ๊กเลือกเพื่อ Unpin
- หลังจากกด Unpin จะสามารถใช้คำสั่ง Rotate หรือ Copy ได้ครับ จากนั้นก็หมุนได้ทีละ Member หรือ Copy ทีละ Member ตามที่เราต้องการ
2.วิธีปรับ Vertical Webs ให้ช่องไฟห่างเท่าๆกัน
- ให้เราคลิ๊กเลือกที่ Truss เเล้วไปที่ Propertie ซ้ายมือ
- กำหนด Max Panel Width ให้น้อยลง จำนวนช่องจะมีเพิ่มขึ้นครับ

แค่นี้ Truss ก็จะได้ขนาดและรูปแบบตามที่เราต้องการเเล้วครับ
ลองเอาไปใช้งานกันดูนะครับ
