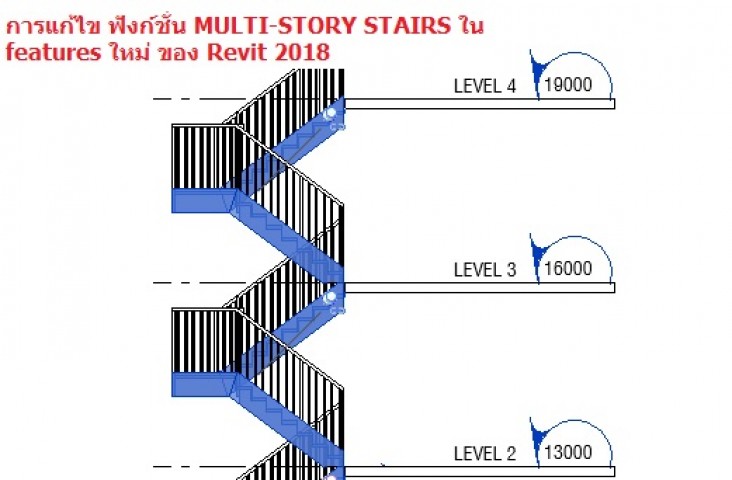

มาดูการแก้ไข ฟังก์ชั่น MULTI-STORY STAIRS ใน features ใหม่ ของ Revit 2018 กันครับ ถือว่าโอเคเลย
1.ถ้าใน Revit เวอร์ชันเก่าก็ต้องเปิดใช้งานเครื่องมือหลายเครื่องมือในการสร้าง MULTI-STORY STAIRS ได้
เช่นถ้ามีระยะห่างเท่ากันระหว่าง floor-floor เท่ากัน ดังภาพด้านล่างการเปลี่ยนระดับความสูงหนึ่งระดับทำให้ทำให้บันได้ที่เป็น MULTI-STORY STAIRS เปลี่ยนเหมือนกันหมด
2.แต่ปัญหาดังกล่าวได้แก้ไขและปรับปรุงใหม่ใน Revit 2018 แล้ว! เพียงเลือกบันไดและคลิกที่เครื่องมือเลือกระดับ
3.จากนั้นเลือกระดับที่ต้องการและคลิ๊กดังรูป
4.อีกทั้งสามารถแก้ไขระดับที่เลือกโดยคลิกเชื่อมต่อเนื่อง / หรือยกเลิกการเชื่อมต่อเนื่อง
5.อันนี้เด็ดครับ เมื่อปรับค่าระดับและบันไดแล้ว จำนวนลูกตั้งก็จะเปลี่ยนตามด้วย และสามารถปรับตำแหน่งจุดเริ่มต้นขึ้น-ลงของบันไดอีกด้วย
6.Revit จะจัดกลุ่มบันไดทั้งหมดเข้าด้วยกัน หากแก้ไขบันไดใด ๆ บันไดทั้งหมดที่มีความสูงเท่ากันจะถูกปรับเปลี่ยน หากต้องการปรับเปลี่ยนบันไดโดยไม่ส่งผลกระทบต่อทั้งกลุ่มให้ยกเลิกการปักหมุดออกก่อน
